Аустенитный стабилизированный ниобием электрод с рутиловым покрытием с содержанием ферритной фазы 5-8%. Покрытие электрода с очень низким впитыванием влаги. Электрод AG E 347-16 обеспечивает легкое зажигание дуги, лёгкую плавку без брызг, очень лёгкое удаление шлаковой корки, отличный внешний вид наплавленного валика сварного шва, легкое повторное зажигание. Электрод предназначен для сварки стыков нестабилизированной и стабилизированной аустенитной, устойчивой к воздействию химических веществ CrNi стали при температуре эксплуатации до 400°С, для коррозионностойких Cr типов стали. Наплавленный металл имеет высокие механические свойства при высоких температурах, подходит для сварки деталей и конструкций, работающих при высокой температуре. Имеет высокую стойкость к межкристаллитной коррозии. Электрод AG E 347-16 применяется для сварки следующих марок стали: 12X48H9T, 12X18H10T, 12X18H12T, AISI 321, 347 и т. п.
Классификация сварочных электродов AG E 347-16
| AWS A 5.4 | E 347-16 |
| DIN 8556: | E 19 9 Nb R 23 |
| DIN EN 1600: | E 19 9 Nb R 32 |
| НАКС: | д.2,6 мм., д. 3,2 мм., д. 4,0 мм |
| ТУ 1273-003-02945213-2016 | |
| Материал №: | 1.4551 |
Характеристики сварочных электродов AG E 347-16
Типичный химический состав наплавленного металла (%)
| C | Si | Mn | Cr | Ni | S | P | Nb |
|---|---|---|---|---|---|---|---|
| 0.04 | 0.80 | 1.00 | 19.0 | 10.00 | 0.015 | 0.020 | 0.045 |
Типичные механические свойства наплавленного металла
| Предел прочности МПа | Относительное удлинение % | Ударная вязкость Дж/см2 |
|---|---|---|
| ≥590 | ≥40 | при t -120°С ≥ 60 |
Свариваемые материалы для электродов AG E 347-16
Производимые типоразмеры и рекомендованный сварочный ток
| Диаметр (мм) | 2,0 | 2,6 | 3,2 | 4,0 | 5,0 |
|---|---|---|---|---|---|
| Длина, мм | 300 | 350 | 350 | 350 | 350 |
| Рекомендуемый ток, А | 25-55 | 50-80 | 80-110 | 110-150 | 150-180 |
Положения сварки сварочных электродов AG E 347-16
ТОК AC, DC+

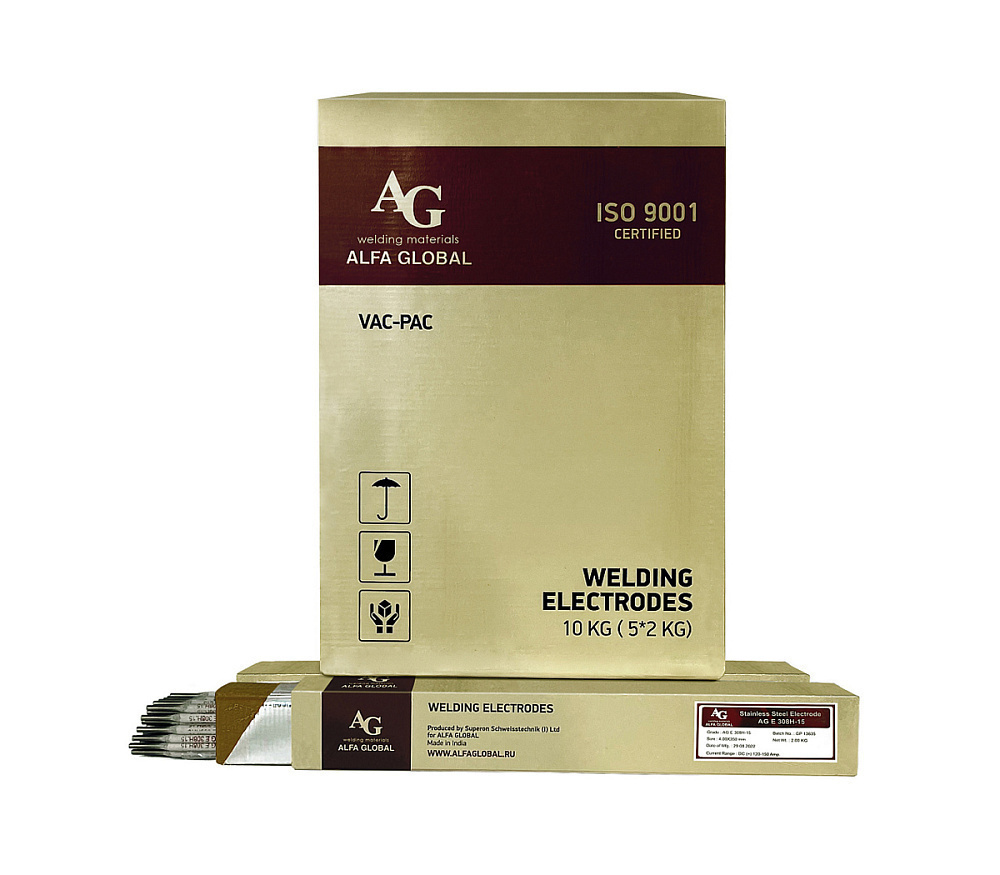

Упаковка VAC PAC 2кг. Коробка 10 кг.
Инструкция по сварке: Температура между проходам <150°С. При необходимости повторная прокалка 1 ч. При t - 300-350°С.
